Netty HTTP form-data 编码简析

很多人应该对 HTTP 的 multipart/form-data 不陌生，一般常用于上传文件，虽然大部分人可以很熟练的使用，但是对于 multipart/form-data 如何对请求编码的却知之甚少，这篇博客就来简单介绍下其中的编码过程以及 Netty 的实现。

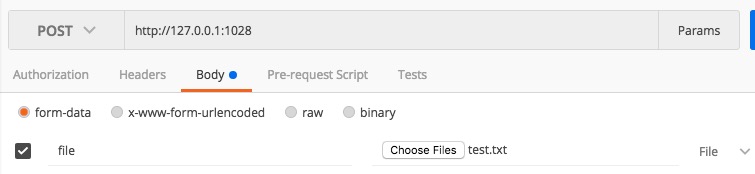

首先我们使用 Postman 发送一个 HTTP multipart/form-data 类型的请求，通过抓包发现请求内容。

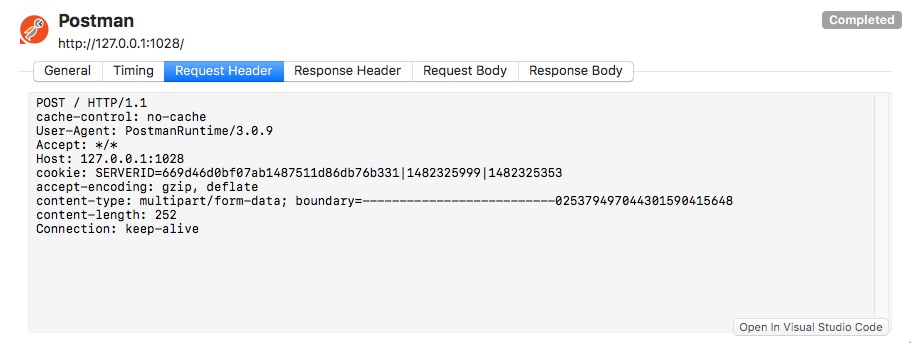

Request Header：

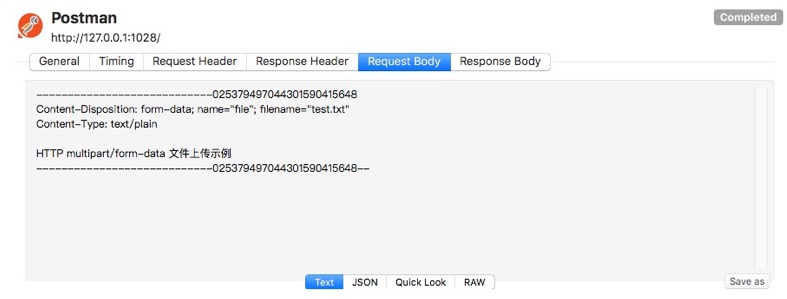

Request Body ：

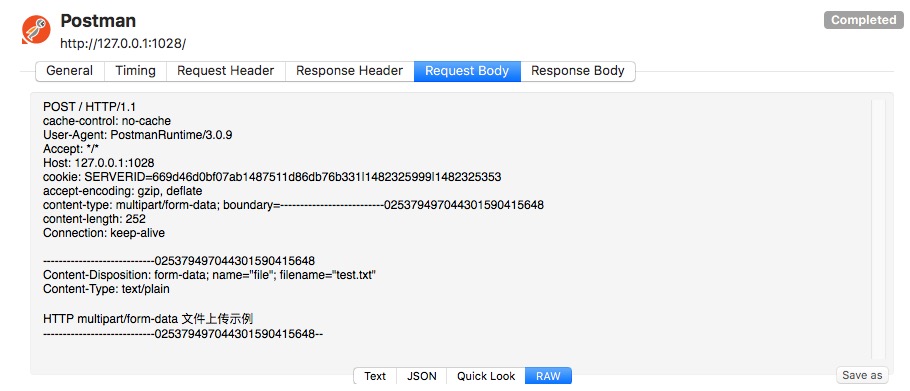

Request Body 完成内容：

从第二个图中可以看出，Reqeust Body 内容是由 Content-Type 中的 boundary 所分隔，内容中的 Content-Disposition 指定 form 的 key 和上传的文件名，Content-Type 指定文件类型，接着一个换行，后面就是文件的内容，同样，服务器在接受到请求后，也会按照这种格式来进行解码。首先来看看 Netty 是如何构造 multipart 请求内容的。

// setup the factory: here using a mixed memory/disk based on size threshold
// Disk if MINSIZE exceed
HttpDataFactory factory = new DefaultHttpDataFactory(DefaultHttpDataFactory.MINSIZE);
// setup an http request
HttpRequest request = new DefaultHttpRequest(HttpVersion.HTTP_1_1, HttpMethod.POST, "http://127.0.0.1:1028/test-file");
// Use the PostBody encoder
HttpPostRequestEncoder bodyRequestEncoder = new HttpPostRequestEncoder(factory, request, true, HttpConstants.DEFAULT_CHARSET, EncoderMode.RFC1738));
File file = new File("test.txt");
// add Form attribute
bodyRequestEncoder.addBodyFileUpload("file", file, "text/plain", true);
// finalize request
bodyRequestEncoder.finalizeRequest();
// send request
channel.write(request);

// test if request was chunked and if so, finish the write
if (bodyRequestEncoder.isChunked()) {
    channel.write(bodyRequestEncoder);
}
channel.flush();

// Now no more use of file representation (and list of HttpData)
bodyRequestEncoder.cleanFiles();

其中最关键的地方是第 7 行 和 10 行代码。

HttpPostRequestEncoder 在初始化时会根据传入的 multipart 是否为 true 来构造对应的 RequestEncoder：

public HttpPostRequestEncoder(HttpDataFactory factory, HttpRequest request, boolean multipart, Charset charset, EncoderMode encoderMode) throws ErrorDataEncoderException {
    // 省略部分无关代码
    isMultipart = multipart;
    multipartHttpDatas = new ArrayList<InterfaceHttpData>();
    this.encoderMode = encoderMode;
    if (isMultipart) {
        // 生成 multipartDataBoundary
        initDataMultipart();
    }
}

当我们传入 multipart 为 true 时，HttpPostRequestEncoder 就会生成一个唯一的 multipart boundary，而这个 boundary 就是之前图中的分割界线。

接着来看 HttpPostRequestEncoder.addBodyFileUpload() 实现：

public void addBodyFileUpload(String name, File file, String contentType, boolean isText) throws ErrorDataEncoderException {
    // 省略部分无关代码
    FileUpload fileUpload = factory.createFileUpload(request, name, file.getName(), scontentType,
        contentTransferEncoding, null, file.length());
    try {
        // 读取 file 中的内容，保存至 FileUpload 中
        fileUpload.setContent(file);
    } catch (IOException e) {
        throw new ErrorDataEncoderException(e);
    }
    // fileUpload 添加到 bodyListDatas 中
    addBodyHttpData(fileUpload);
}

通过 HttpDataFactory 构造 FileUpload 后，添加至 bodyListDatas 中：

public void addBodyHttpData(InterfaceHttpData data) throws ErrorDataEncoderException {

    bodyListDatas.add(data);
    /*
     * Logic:
     * if not Attribute:
     *      add Data to body list
     *      if (duringMixedMode)
     *          add endmixedmultipart delimiter
     *          currentFileUpload = null
     *          duringMixedMode = false;
     *      add multipart delimiter, multipart body header and Data to multipart list
     *      reset currentFileUpload, duringMixedMode
     * if FileUpload: take care of multiple file for one field => mixed mode
     *      if (duringMixeMode)
     *          if (currentFileUpload.name == data.name)
     *              add mixedmultipart delimiter, mixedmultipart body header and Data to multipart list
     *          else
     *              add endmixedmultipart delimiter, multipart body header and Data to multipart list
     *              currentFileUpload = data
     *              duringMixedMode = false;
     *      else
     *          if (currentFileUpload.name == data.name)
     *              change multipart body header of previous file into multipart list to
     *                      mixedmultipart start, mixedmultipart body header
     *              add mixedmultipart delimiter, mixedmultipart body header and Data to multipart list
     *              duringMixedMode = true
     *          else
     *              add multipart delimiter, multipart body header and Data to multipart list
     *              currentFileUpload = data
     *              duringMixedMode = false;
     * Do not add last delimiter! Could be:
     * if duringmixedmode: endmixedmultipart + endmultipart
     * else only endmultipart
     */
    if (data instanceof FileUpload) {
        FileUpload fileUpload = (FileUpload) data;
        InternalAttribute internal = new InternalAttribute(charset);
        if (!multipartHttpDatas.isEmpty()) {
            // previously a data field so CRLF
            internal.addValue("\r\n");
        }
        // 添加  multipart boundary
        internal.addValue("--" + multipartDataBoundary + "\r\n");
        // Content-Disposition: form-data; name="files";
        // filename="file1.txt"
        // 这部分就是上文途中看到的 Content-Disposition
        internal.addValue(HttpHeaderNames.CONTENT_DISPOSITION + ": " + HttpHeaderValues.FORM_DATA + "; "
            + HttpHeaderValues.NAME + "=\"" + fileUpload.getName() + "\"; "
            + HttpHeaderValues.FILENAME + "=\"" + fileUpload.getFilename() + "\"\r\n");
            // Add Content-Length: xxx
        internal.addValue(HttpHeaderNames.CONTENT_LENGTH + ": " +
            fileUpload.length() + "\r\n");
            // Content-Type: image/gif
            // Content-Type: text/plain; charset=ISO-8859-1
            // Content-Transfer-Encoding: binary
        internal.addValue(HttpHeaderNames.CONTENT_TYPE + ": " + fileUpload.getContentType());
        String contentTransferEncoding = fileUpload.getContentTransferEncoding();
        if (contentTransferEncoding != null
            && contentTransferEncoding.equals(HttpPostBodyUtil.TransferEncodingMechanism.BINARY.value())) {
            internal.addValue("\r\n" + HttpHeaderNames.CONTENT_TRANSFER_ENCODING + ": "
                + HttpPostBodyUtil.TransferEncodingMechanism.BINARY.value() + "\r\n\r\n");
        } else if (fileUpload.getCharset() != null) {
            internal.addValue("; " + HttpHeaderValues.CHARSET + '=' + fileUpload.getCharset().name() + "\r\n\r\n");
        } else {
            internal.addValue("\r\n\r\n");
        }
        // 先讲 attribute 添加至 multipartHttpDatas 中
        // 再将 fileUpload 添加址 multipartHttpDatas 中
        // 主要是需要将 fileUpload 的内容保存在 boundary 和 fileUpload 的 attribute 之后
        // 完整内容构造会在 finalizeRequest() 中生成
        multipartHttpDatas.add(internal);
        multipartHttpDatas.add(data);
        globalBodySize += fileUpload.length() + internal.size();
    }
}

只保留了一些关键代码，删除了 attribute 和 mix 相关代码。

根据 Netty 原有的注释以及我后面补充的注释，已经有了非常完整的 FileUpload 添加过程，接下来看 finalizeRequest() 方法。

public HttpRequest finalizeRequest() throws ErrorDataEncoderException {
    if (isMultipart) {
        // 在 header 中设置 Content-Type
        String value = HttpHeaderValues.MULTIPART_FORM_DATA + "; " + HttpHeaderValues.BOUNDARY + '='
        + multipartDataBoundary;
        headers.add(HttpHeaderNames.CONTENT_TYPE, value);
    }
    if (isMultipart) {
        // 获取 iterator ，会在 nextChunk 中使用
        iterator = multipartHttpDatas.listIterator();
    }

    // 省略部分无关代码
}

finalizeRequest 除了设置 Content-Type 外还构造了 ListIterator\ iterator ，而实际的数据内容则是遍历 iterator 来读取的。

private HttpContent nextChunk() throws ErrorDataEncoderException {
    while (size > 0 && iterator.hasNext()) {
        currentData = iterator.next();
        HttpContent chunk;
        if (isMultipart) {
            chunk = encodeNextChunkMultipart(size);
        }
        // NextChunk from data
        return chunk;
    }
}

在数据传输时，通过 nextChunk 中遍历 iterator 获取每一个 InterfaceHttpData 的内容并传输到对应的 server 中。

至此 HTTP multipart/form-data 及 Netty 中的实现基本分析完毕，错误之处欢迎指出。
